Descripció
La làmina de tub en un dels extrems del feix de tub pot surar lliurement, eliminant completament la tensió tèrmica; i tota la manxa de tubs es pot extreure de la caixa, que és convenient per a la neteja i manteniment mecànics. Els intercanviadors de calor flotants del cap s’utilitzen àmpliament, però l’estructura és més complicada i el cost és més elevat.
Característiques
Estructura senzilla, fabricació fàcil
Gran quantitat de processament (1-2.000m³ / h)
Extensa selecció de materials (acer al carboni, acer inoxidable, coure o altres metalls)
Estat operatiu estable i fiable
Bona adaptabilitat (aplicable a gairebé totes les indústries)
Adaptabilitat a alta temperatura i pressió (≤800 ° C; ≤6.0Mpa)
Punts de selecció de l'intercanviador de calor
1) Segons el flux conegut de líquid fred i calent, la temperatura inicial i final i la capacitat de calor específica del fluid determinen l’àrea de transferència de calor necessària. La superfície de transferència de calor s’estima inicialment. Generalment, s'assumeix el coeficient de transferència de calor, es determina l'estructura de l'intercanviador de calor i es comprova el valor del coeficient de transferència de calor K.
2) Quan seleccioneu l'intercanviador de calor, presteu atenció al nivell de pressió, temperatura operativa i condicions de connexió de la interfície. Sota la premissa de la caiguda de pressió i de les condicions d’instal·lació, l’intercanviador de calor de carcassa i tub és seleccionat per tenir un diàmetre llarg amb un diàmetre reduït, propici per augmentar la capacitat d’intercanvi de calor.
3) La caiguda de pressió de l'intercanviador de calor no ha de ser massa gran, generalment controlada entre 0,01 ~ 0,05MPa;
4) La velocitat del fluid ha de considerar la viscositat del fluid. La velocitat del fluid amb gran viscositat ha de ser inferior a 0,5 ～ 1,0m / s; la velocitat del fluid a la canonada general del fluid ha de ser de 0,4 ～ 1,0m / s; .
5) Cal establir un filtre abans que l’aigua calenta entri a l’intercanviador de calor.
6) El resultat combinat d’un processament únic i d’un nombre d’intercanviadors de calor a l’estació d’intercanvi de calor hauria de complir els requisits de la càrrega total de subministrament de calor i la regulació de l’estació d’intercanvi de calor. Amb la premissa de complir els requisits de regulació de la càrrega tèrmica de l’usuari, el nombre d’intercanviadors de calor en el mateix coeficient de calefacció no ha de ser inferior a dos ni superior a cinc.

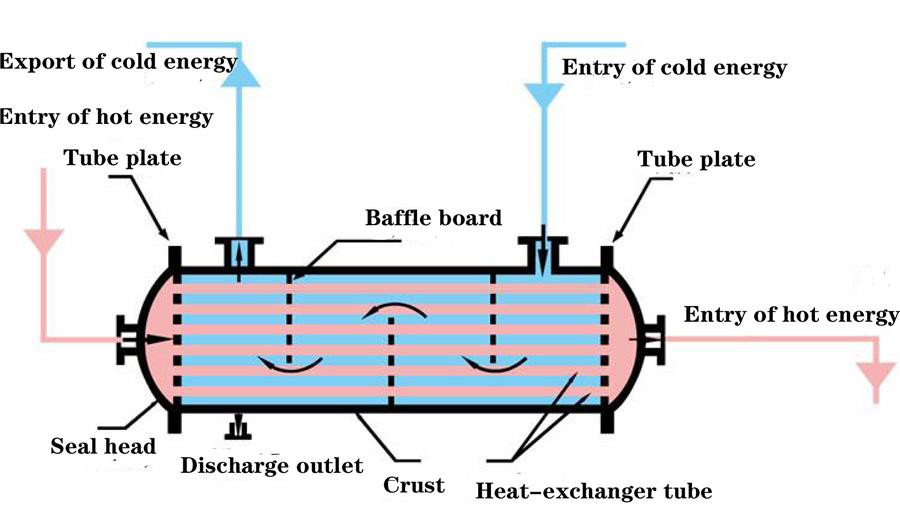

Diagrama d'aplicacions del sistema
Entrada d’energia calenta
Exportació d’energia freda
Entrada d’energia freda
Placa de tub
Tauler deflector
Cap de segell
Sortida de descàrrega
Escorça
Tub d'intercanvi de calor
Exportació d’energia calenta
